概要

　電圧測定業務専用の製品で、低圧配電線の電圧を一定期間測定し、記録が可能です。

特長

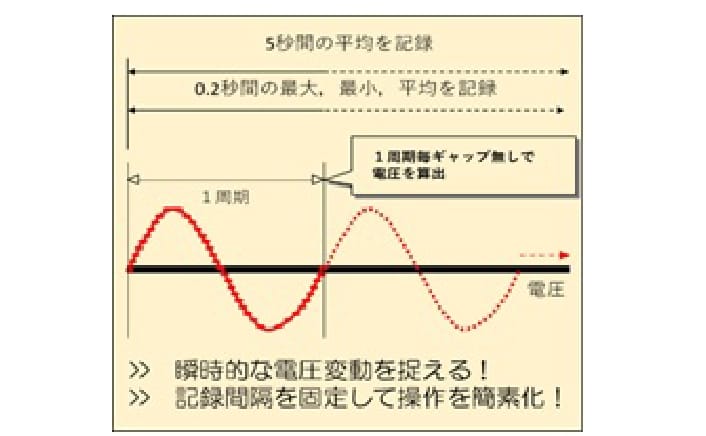

• 0.2秒周期（最⼤値、最⼩値、平均値）と5秒周期（平均値）の電圧データを同時に記録することが可能です。
• 瞬時的な電圧変動も漏れなく測定し、最⼤36⽇間の連続記録ができます。
• ⼤電流⽤の計器箱内に計器と⼀緒に収めることができるコンパクトサイズです。

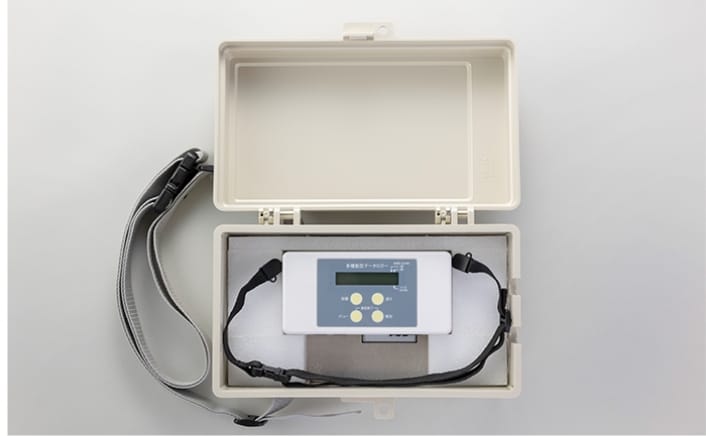

• 付属の防⽔ケースに⼊れることで悪天候時の測定も安⼼して行えます。

機能

　製品付属のソフトウェアで取得した最大値、最小値、平均値からデータの解析が行えます。

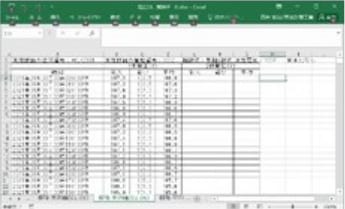

• （1）測定データを表展開

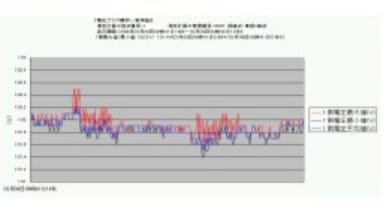

• （2）解析用グラフの表示

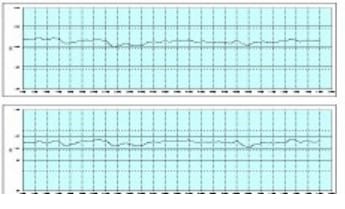

• （3）電圧30分移動平均グラフ



仕様

本体寸法	縦65mm 横130mm 奥行50mm 質量250g
適応電気方式	単相２線式、単相３線式、三相３線式
定格電圧	AC80V～AC240V（装置電源はV1より取得）
測定項目	電圧（実効値） ・測定範囲：AC80V～AC240V実効値 ・測定方法：1周期毎に実効値を算出 ・測定電圧：1側（V1）、2側（V2） ・測定精度：±0.5%rdg.
記録間隔	・解析用電圧データ／0.2秒毎にその間の最大値、最小値、平均値を記録、ギャップ無し ・法測定用電圧データ／5秒毎にその間の平均値を記録、ギャップ無し
使用温湿度範囲	温度／-10℃～+40℃ 湿度／80%RH以下（結露しないこと）
記録方式	コンパクトフラッシュカード　512MBを標準付属（最大32GBまで使用可能）
最大記録期間	約36日間（512MBカード使用時）

構成

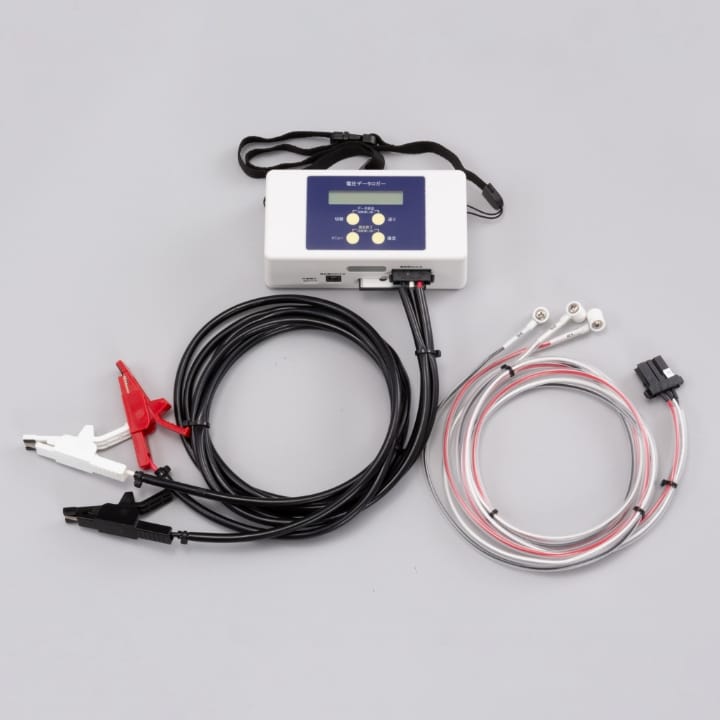

　電圧データロガー本体／計器用測定クリップ付コード／コンパクトフラッシュカード（512MB）／収納用キャリングバック／防雨ケース

オプション品

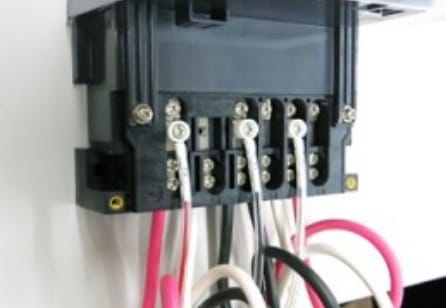

• （1）スマートメーター用電圧取り出し治具



  ねじ止め式のため長期間の電圧測定も安心です。

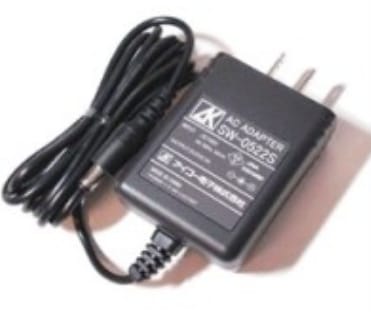

• （2）校正用ACアダプタ



  発生器の電源容量（負担）に影響せずに校正する
  ことが可能となります。
