変成器付計器結線チェッカー
計器用変成器の二次側チェックターミナルに接続することで、活線状態において、変成器二次側と計器の配線状態の良否を安全かつ確実に確認できる製品です。

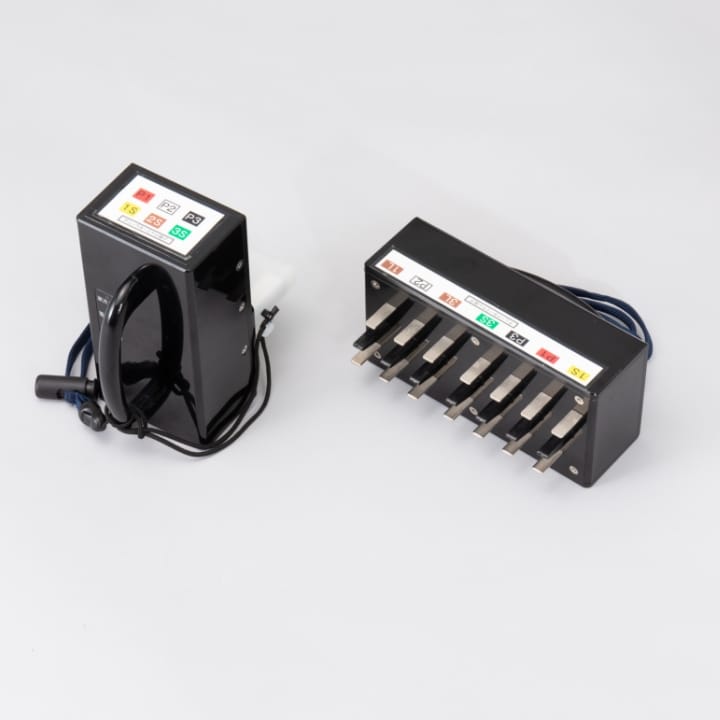

写真上：三相3線式結線チェッカー左：高圧計器用試験プラグ
右：特別高圧計器用試験プラグ 写真下：三相4線式結線チェッカー
左：電圧回路用試験プラグ
右：電流回路用試験プラグ
概要
本製品は、特別高圧および高圧計器箱へ取付されるチェックターミナルへ接続し、配線の電圧・電流・位相を活線状態で測定でき、測定結果は無線通信（Bluetooth）にてタブレット端末へ送信されます。
タブレット端末には、配線接続状態の判別結果や測定値（電圧値・電流値・位相・潮流方向）が表示されます。
- 変成器⼆次側回路の線間電圧および相電流の測定機能付きです。
- 電圧-電流位相⾓測定機能付きです。
- 電圧相順/電流相順判別機能付きです。
- 潮流⽅向判別機能付きです。
特長

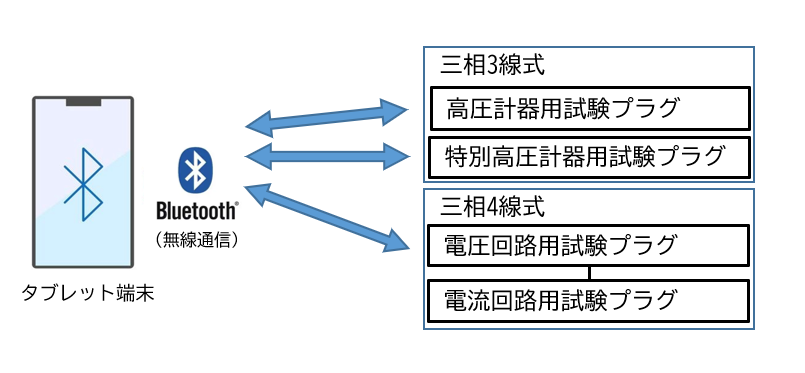

構成
本製品は、特別高圧用および高圧計器用のチェックターミナルに適合した試験プラグを専用ケースに収納したものを標準としています。
三相３線式結線チェッカーは試験プラグ２種類を専用ケースに収納しており、三相４線式結線チェッカーは電圧回路用試験プラグ、電流回路用試験プラグおよび接続ケーブル［Dsub コネクタ（９ ピン）メス－メス、ストレート］を専用ケースに収納しています。
- タブレット端末はオプション販売品となります。形式等は予告なく変更する場合があります。
-
⾼千穂産業製のチェックターミナルに適合する試験プラグがあります。詳細についてはお問い合わせ下さい。
また、お客さまご使⽤のチェックターミナルに適合する試験プラグのカスタム製作は別途ご相談となります。

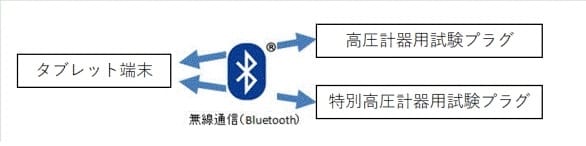

無線通信化
測定結果は無線通信（Bluetooth）によって、タブレット端末(専⽤アプリ）に表⽰します。タブレット端末でのワンタッチ操作によって、状態判別結果および測定結果の表⽰切替が可能です。
LED表示
試験プラグ本体に状態判別結果を示すLED表示機能を有しています。主な仕様
| 仕様 | |
|---|---|
| 電圧回路 | 三相3線式110V（最大定格125V） |
| 三相4線式63.5V（最大定格125V） | |
| 電流回路 | AC5A（最大6A) |
| 周波数 | 50/60Hz |
| 動作電流 | 12.5mA以上 |
| 適用回路 | 三相3線式110V 5A （中性点設置方式を除く） |
| Ｙ結線三相4線式 AC 110/√3 ／ 110Ｖ （中性点設置方式） |
|
| 機能 | |
|---|---|
| 結線状態の確認 |
|
| 計測値の 表示 |
三相3線式
|
|
三相4線式
|
|
