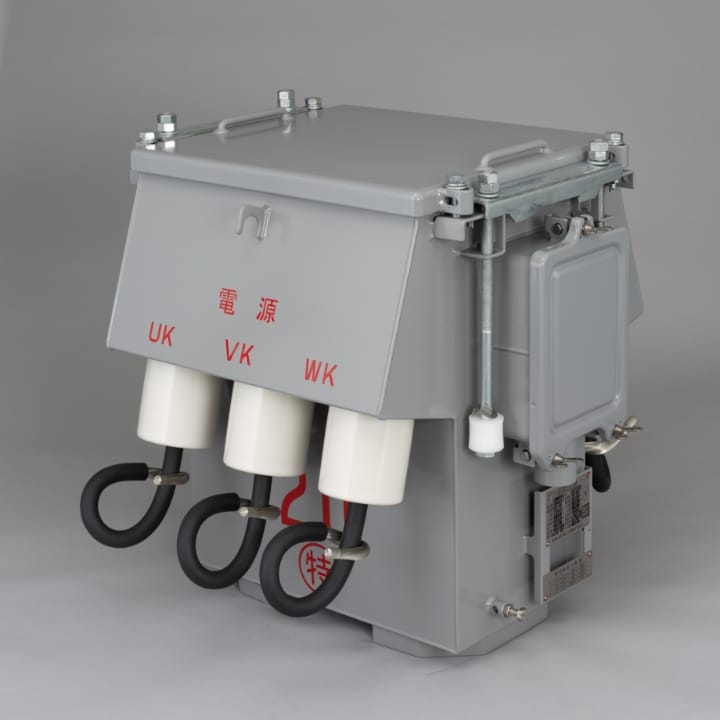

計器用変圧変流器
単独計器で直接計測することができない高電圧と大電流を計測できる電圧・電流に変換する製品です。
本製品を使用することで計測可能な電圧110V(定格値)、電流5A(定格値)に変換し、高圧変成器付計器と組み合わせて使用します。
-
【計器用変圧変流器】
形名 定格電圧(V) 定格電流(A) 定格周波数(Hz) 最高使用電圧(V) 確度階級 定格負担(VA) 過電流強度 HR2A-B 6600/110 20/5 50または60 6900 0.5W 変圧器
2×15150倍 屋外用乾式 50/5 変流器
2×15HS2A-B 20/5 変圧器
2×15屋外用乾式
耐塩用50/5 変流器
2×15HR2-M 200/5 変圧器
2×2540倍 屋外用乾式 400/5 変流器
2×15HS2-M 200/5 変圧器
2×25屋外用乾式
耐塩用400/5 変流器
2×15 -

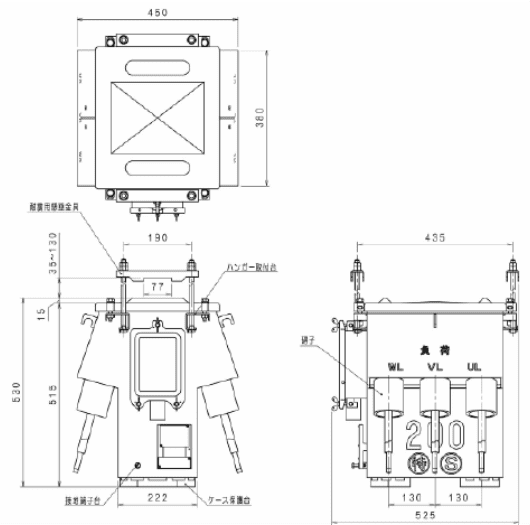

【寸法図】 全形名、共通です。(単位:mm)
