低圧計器用無停電取替工具
低圧電⼒量計の取替⼯事を無停電で作業ができる製品です。本製品の使⽤により結線誤りや短絡防⽌が可能であり、安全かつ効率的に作業をすることができます。
なお、本工具の「交換用電極ネジ」等、別売品の購入については、カタログ参照のうえお問い合わせください。
概要
低圧計器用無停電取替工具は、低圧電力量計の取替工事において、無停電で取替作業が行えるよう開発された工具です。
安全性に優れており、かつ効率的に作業を行うことができます。
本製品は第59回澁澤賞受賞製品のリプレース品となります。
特長
- 計器に結線された状態で電線を把持（特許取得構造）するため結線誤りを防⽌します。
- 短絡防⽌カバーが各電線間に割り込む構造のため短絡を防⽌します。
- 計器取替が短時間でできる他、停電作業調整業務が軽減されます。
- バイパスが完了したことをランプで表示するため安全です。
- ⼯事使⽤回数をカウントし電極ネジの取替時期をランプ表⽰（点滅）でお知らせするため、電極ネジが摩耗した状態で使われることがないよう確実な作業をサポートします。
- 従来品に比べ本体強度を２倍（当社比）に高めています。（30A計器用、60A計器用）
主な仕様

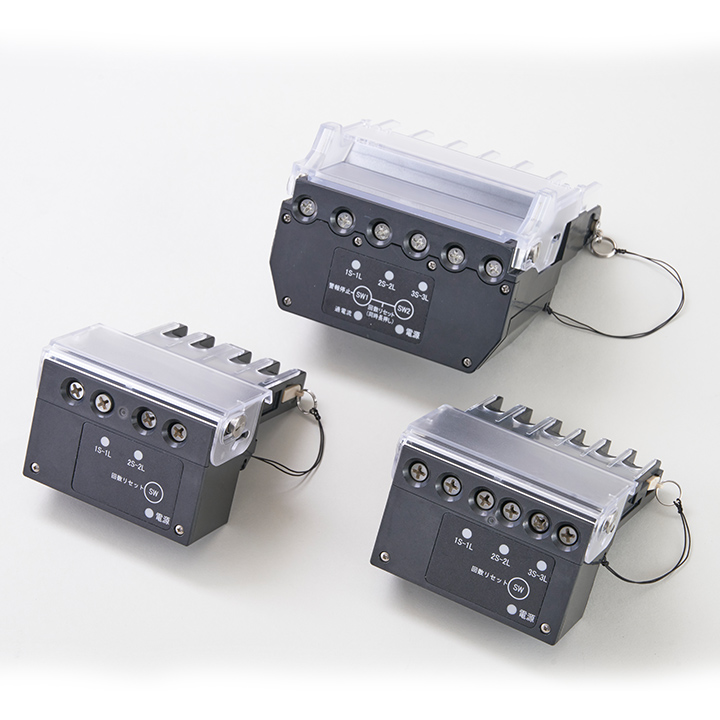

単2 30A計器用（写真左）
単3/三相60A計器用（写真右）
| 種類 | ■単2 30A計器用 | ■単3/三相60A計器用 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格電圧 | 100 / 200Ｖ | ||||||||||||||||
| 定格電流（１相） | 30A | 50A | |||||||||||||||
| 適用計器 | 単相2線式30A計器 | 単相3線式60A計器 三相3線式60A計器 |
|||||||||||||||
| 適用電線 |
|
||||||||||||||||

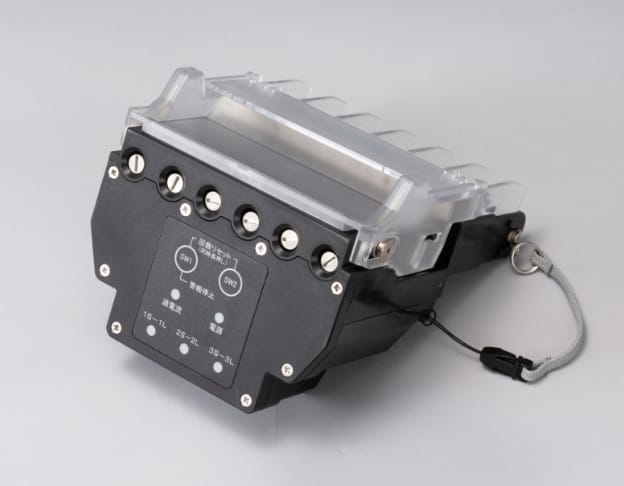

単3 / 三相 120A計器用工具
| 種類 | ■単3/三相120A計器用 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格電圧 | 100 / 200Ｖ | ||||||||||||
| 定格電流（１相） | 80A | ||||||||||||
| 適用計器 | 単相3線式120A計器 三相3線式120A計器 |
||||||||||||
| 適用電線 |
|
||||||||||||
