  • カギ型ワニ口クリップ

カギ型ワニ口クリップ

　機器配線用端子台や配電盤用ブレーカーなどにおいて、電気的試験などに用いられるクリップです。

本製品と組み合わせ使用される主な機器・使用方法は
継電器、テスター、テストリードなどになります。 Yahoo!ショッピング

概要

　先端がかぎ型となっている構造で、一般的なワニ口クリップよりも外れにくく、確実に接続が可能です。
　金属部の露出が少なく、短絡の危険性が低く、絶縁性にも優れています。
　また、クリップ本体が細いため間隔が狭い端子台でも並列に使用可能なクリップです。
　（電線の接続は半田付けのほか平型接続端子※も利用可能です）※110型メスソケット（全⾧15.4mm以内）

特長

  • カギ型部分を配線に引っかけることにより、確実な接続が可能となり、外れやすいクリップのお悩みを解消します。
  • 特長
    特長
    特長
  • 電極の露出を最小限に抑えたため、短絡事故の発生を抑制できます。
  • 薄型設計のため、間隔の狭い端子台での使用が可能です。
  • 特長
    特長
    特長

製品構成

　カギ型ワニ口クリップと絶縁カバーの組合せで販売となります。
　販売方式は以下のとおりとなります。

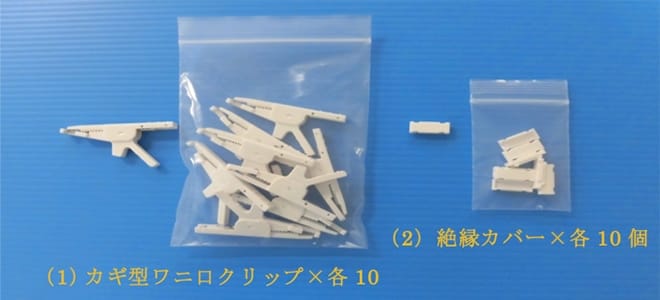

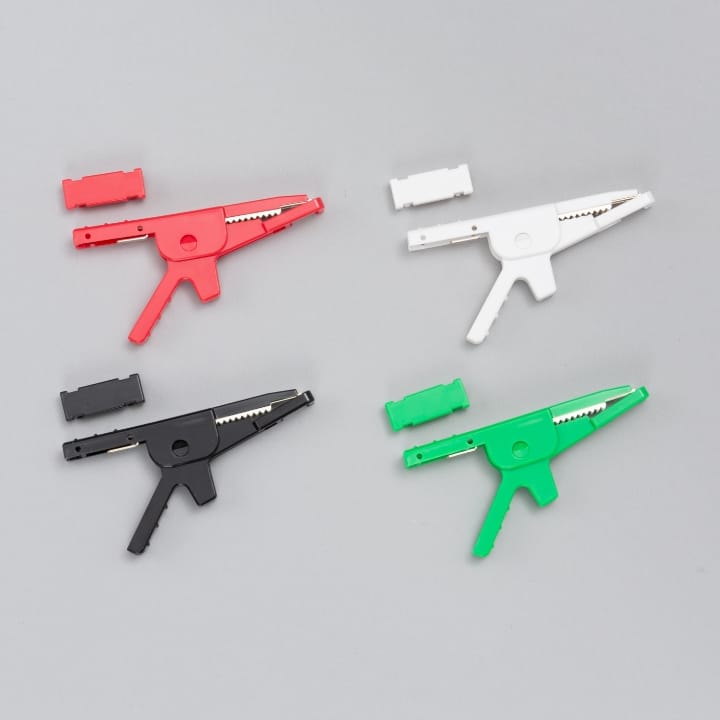

  • 単色：１０個/１組で販売しております。色は４色（赤、白、黒、緑）ご用意しています。
  • 単色：１０個/１組で販売しております。色は４色（赤、白、黒、緑）ご用意しています。

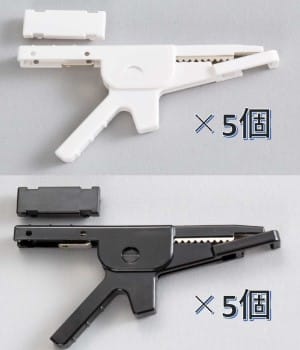

  • ２色：「白×５個、黒×5個」の計１０個/１組で販売しています。
  • ２色：「白×５個、黒×5個」の計１０個/１組で販売しています。

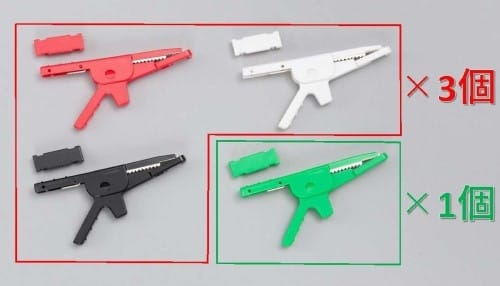

  • 全色：「赤・白・黒×各３個、緑×１個」の計１０個/１組で販売しています。
  • 全色：「赤・白・黒×各３個、緑×１個」の計１０個/１組で販売しています。

仕様

定格 AC 300V 5A 以下
接続電線 はんだ付けの場合　：0.75mm2 以下（被覆外径3.1mm 以下）
平型接続端子の場合：1.25mm2 以下（被覆外径3.1mm 以下）
使用環境 屋内・屋外
多湿・塵埃・腐食性ガス等が発生する環境では使用できません。
結露・氷結がなく雨水等に濡れない場所とします。
