PRODUCTS製品案内

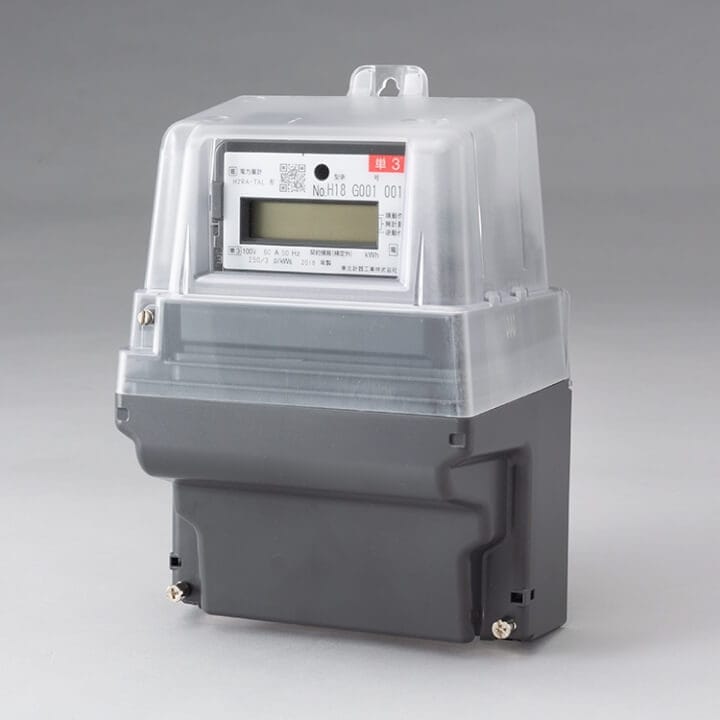

スマートメーター
販売対象:東北電力ネットワーク(株)
検針業務の自動化やHEMS等に対応し、電気の使用状況を遠隔にて確認することができる電力量計です。
将来的には災害時における停電箇所の把握などにも活用が期待されています。
-
【単独計器】
相線式 形名 計器の種類 定格電圧(V) 定格電流(A) 通信方式 定格周波数(Hz) 外形寸法( H×W×D)
単位:mm
単相2線式 H1RA 普通電力量計 100 30 ※
マルチホップ
または1:N50または60 171.3×119.4×107.5 120 234.7×178.0×101.0 H1PA 200 30 170.2×118.4×114.5 H1RA 120 234.7×178.0×101.0 単相3線式 H2RA 100 60 212.7×150.0×101.0 120 234.7×178.0×101.0 H2PA 250 246.0×203.8×127.0 三相3線式 H3RA 200 60 212.7×150.0×101.0 120 234.7×178.0×101.0 H3PA 250 246.0×203.8×127.0 -
【変成器付計器】
相線式 形名 計器の種類 定格電圧(V) 定格電流(A) 通信方式 定格周波数(Hz) 外形寸法( H×W×D)
単位:mm
単相2線式 H1PA 普通電力量計 100 /5 ※
マルチホップ
または1:N50または60 208.0×167.0×97.0 200 単相3線式 H2PA 100 三相3線式 H3PA 200 /5 ※マルチホップ方式…他のスマートメーターなどを経由して、バケツリレーのようにデータを伝送する方式。
1:N方式 …携帯電話の通信方式を利用して、データを伝送する方式。 -

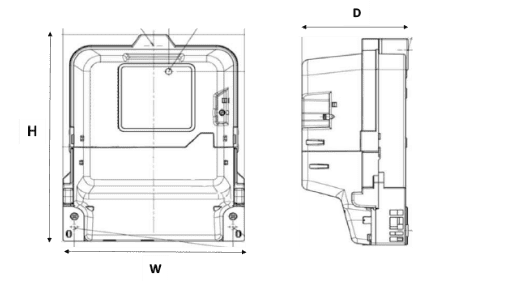

【寸法図】
備考:形名によって外形寸法が異なりますので、上記外形寸法をご参照下さい。
