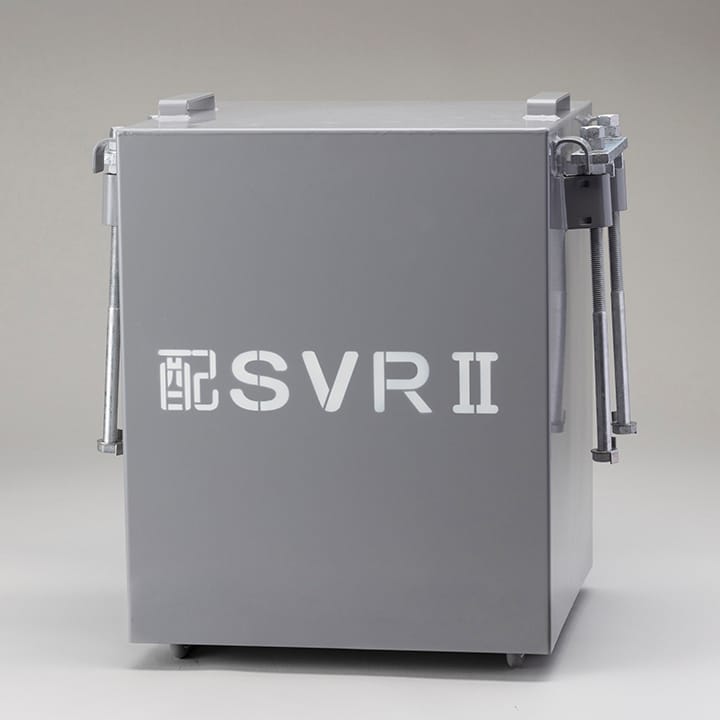

配SVRⅡ子局(逆潮流対応型高圧配電線用自動電圧調整器Ⅱ型用子局)
販売対象:東北電力ネットワーク(株)配SVRⅡ⼦局は、逆潮流対応型高圧配電線用自動電圧調整器Ⅱ型(SVRⅡ本体)と組み合わせて使⽤することで、電⼒センターの配電自動化システムからの指令により、SVRⅡ本体のタップ制御を可能にする製品です。
-
概要
配電自動化システムからの遠隔制御で、配電線自動電圧調整器のタップ切替や電圧・電流などの計測・監視・制御ができます。
-
特長
配SVRⅡ子局は、SVRⅡ本体と組み合わせて使⽤することで、電⼒センターの配電自動化システムからの指令により、SVRⅡ本体のタップ制御を可能にします。
- 配電線搬送⽅式での送受信が可能です。
- 電⼒センターの配電自動化システムから制御・計測・設定が可能です。
- 順送・逆送に関わらずタップ制御可能です。
- 43A⼿動制御とすることでタップの固定が可能です。
- SVRⅡ本体と直接、接続することが可能です。
- 電⼒センターの配電自動化システムで整定値の設定、監視が可能です。
-
主な仕様
型式 HGS-1701(50Hz)またはHGS-17016(60Hz) 定格入力電圧 単相3線式 AC105/210V 電圧変動保証範囲 AC85V〜AC120V 電源数 2電源、内1電源は電源変圧器とは別に、受信センサ用トランスとする。 定格周波数 50Hz±1Hzまたは60Hz±1Hz 信号電流 40Arms標準(210V) 電源容量 常時200W以下信号送信時8.4kVA以下 -
主な機能一覧
監視 ・43A状態(自動/手動)
・43R状態(遠方/直接)
・現在のSVRタップ状態
・素通しタップ
・43A断状態(断/無)
・変電所方向(一次/二次)制御 ・43A制御
・SVRタップ昇降圧制御
・素通し制御
・変電所方向(一次/二次)計測 ・一次電圧(5800〜7200V)
・二次電圧(5800〜7200V)
・線路電流(0〜600A)
・力率/進み180°~遅れ180°遠隔整定機能 ・基準電圧(一次・二次)
・不感帯(一次・二次)
・切替動作時間(一次・二次)
・LDC_r(一次・二次)
・LDC_x(一次・二次)
・過大電圧(一次・二次)
